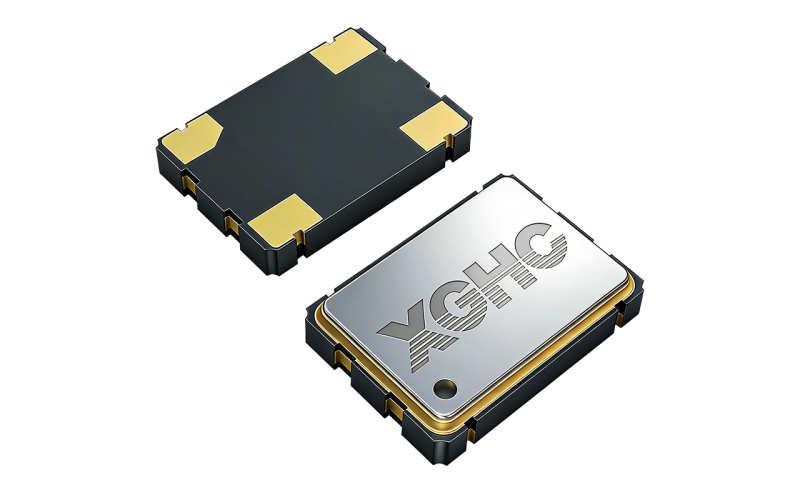

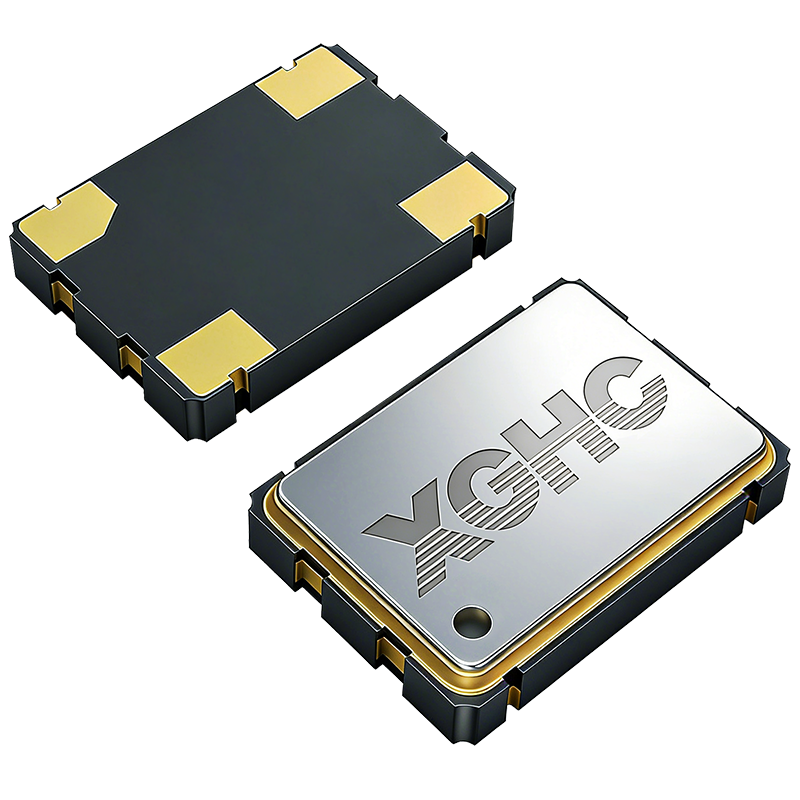

一、SMD7050系列有源晶振產品概述
SMD7050系列有源晶振是一款高性能、高穩定性的貼片式石英晶體振蕩器，采用7.0×5.0×1.3mm標準封裝，內置驅動電路，輸出穩定的CMOS信號，頻率范圍覆蓋16MHz至165MHz，支持1.8V、2.5V與3.3V多種工作電壓，適用于工業控制、通信模組、車載電子、高速網絡等多種應用場景。該系列產品具備寬溫工作能力與多頻率精度選項，滿足嚴苛環境下的時鐘源需求。
二、SMD7050系列有源晶振產品特點
? 標準封裝尺寸：7.0×5.0×1.3mm，適合自動貼裝與回流焊工藝
? 輸出方式：CMOS輸出，簡化系統設計與信號處理
? 頻率精度：±15ppm、±20ppm多種可選，滿足不同系統對時鐘精度的要求
? 工作溫度范圍：-40℃至+105℃，適用于工業與車載環境
? 工作電壓：支持1.8V、2.5V、3.3V供電，靈活適配不同主控平臺
? 高可靠性：內置驅動電路，抗干擾能力強，適合長期穩定運行
三、SMD7050系列有源晶振各頻率應用領域速覽
16MHz（型號：XG705016M1533）
? 無線通信：BLE、Zigbee模塊主頻
? 工業控制：低速采集模塊與控制器時鐘源
20MHz（型號：XG705020M1518）
? 消費電子：智能家電控制板、遙控器主頻
? 通信接口：UART、SPI等低速時鐘基準
24MHz（型號：XG705024M2018）
? 通信模組：Wi-Fi、RF子系統主頻
? 消費電子：智能穿戴設備與多媒體播放器
25MHz（型號：XG705025M2018）
? 網絡設備：以太網PHY芯片主頻
? 工業物聯網：網關與終端控制單元
50MHz（型號：XG705050M2018）
? 工業自動化：高速采樣與數據處理模塊
? 車載電子：信息娛樂系統與通信接口控制芯片
75MHz（型號：XG705075M2018）
? 高速接口：USB、PCIe控制器主頻
? 工業測試設備：高速采集與控制系統
100MHz（型號：XG7050100M2033）
? 高速網絡：千兆以太網、交換機主頻
? 高性能計算：DSP與FPGA系統時鐘
125MHz（型號：XG7050125M2018）
? 通信系統：高速路由器與射頻模塊主頻
? 工業控制：高速控制器與圖像處理模塊
165MHz（型號：XG7050160M2025）
? 高端電子系統：毫米波雷達、ADAS控制單元
? 高速數據處理：ADC/DSP系統時鐘源
